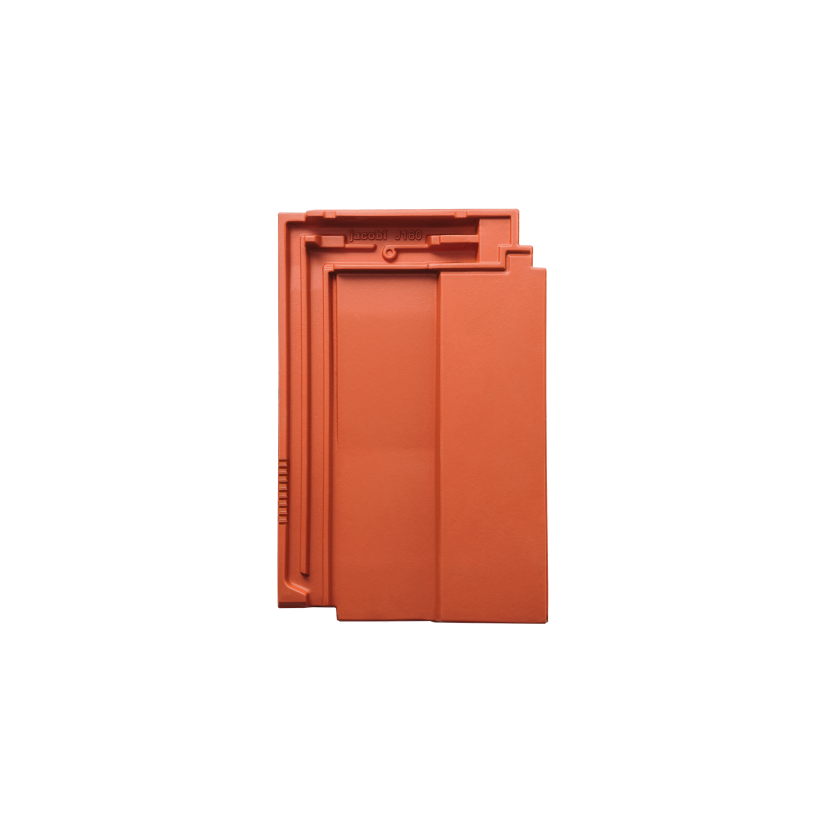

J160

Afmetingen

Afwerking & kleur

oudrood

Natuurrood / Engobe

Edel-engobe

Vraag een monster aan

Vind uw contactpersoon
Vind uw contactpersoon

Laat je inspireren!
Naar onze referentie

Afmetingen van de dakpan

29,0 x 44,5 cm

Latafstand

33,4 - 36,4 cm

Dekkende breedte

23,4 cm

Benodigd aantal stuks

11,8 - 12,8

Gewicht

ca. 4,3 kg

Dakhellingen

≥ 22°

De dakpan J160 werd speciaal in het 160e jubileumjaar van Jacobi ontwikkeld: strak en modern, geschikt voor architectonisch vormgegeven daken en voor architecten en projectontwikkelaars die houden van de ‘Baushaus’-stijl. Een nieuwe Jacobi-dakpan die bewijst dat we niet alleen reguliere dakpannen kunnen produceren. Dankzij de geprononceerde sluitingen is dit ons keramisch antwoord op steeds flauwere dakhellingen.

Minimale dakhelling: toepasbaar tot 10° met striktere bijkomende maatregelen volgens de regels van het ZDHV (Zentralverband des Deutschen Dachdeckerhandwerks).

Afmetingen

Afmetingen
Afmetingen Standaard
Afmetingen van de dakpan 29,0 x 44,5 cm
Latafstand 33,4 - 36,4 cm
Dekkende breedte 23,4 cm
Benodigd aantal stuks per m² 11,8 - 12,8
Gewicht per stuk ca. 4,3
Dubbele welpan st. per/m1 ca. 2,7
Gevelpan st. per/m1 ca. 2,7
Kleinste verpakkingseenheid 48
Stuks / pallet 192
Dakhelling ≥ 22°

Bovenste panlat afstand (BPA) in mm

Bovenste panlat afstand (BPA) in mm
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F21 50 40 40 35 30 25 25 20 -
F1v 60 55 45 45 40 30 25 20 -
F6v 60 55 50 45 45 40 35 30 -
F9 50 50 45 40 35 30 30 20 -
F16 60 55 55 45 45 40 30 20 -

Ruiterhoogte (RH) in mm

Ruiterhoogte (RH) in mm
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F21 145 140 135 125 115 115 105 90 -
F1v 135 130 125 120 105 100 95 95 -
F6v 135 130 125 120 105 105 95 95 -
F9 110 105 100 95 85 80 70 70 -
F16 125 120 110 105 90 90 90 90 -

Bovenste panlat afstand in mm bij toepassing universele chaperonvorst 90°

Bovenste panlat afstand in mm bij toepassing universele chaperonvorst 90°
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
J160 40 35 30 20 20 15 5 5 5

Ruiterhoogte bij toepassing universele chaperonvorst 90°

Ruiterhoogte bij toepassing universele chaperonvorst 90°
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
J160 95 90 85 85 85 85 75 60 55
Dachschn J160 012024 NL
Trend-dakpan J160 voorbeeld vorst
Schets van gevelpan van moderne dakpan J160
Terend-dakpan J160 gevelpan
Schets met dubbele welpan van Trend-dakpan J160
Trend-dakpan J160 dubbele welpan

De dakpan J160 werd speciaal in het 160e jubileumjaar van Jacobi ontwikkeld: strak en modern, geschikt voor architectonisch vormgegeven daken en voor architecten en projectontwikkelaars die houden van de ‘Baushaus’-stijl. Een nieuwe Jacobi-dakpan die bewijst dat we niet alleen reguliere dakpannen kunnen produceren. Dankzij de geprononceerde sluitingen is dit ons keramisch antwoord op steeds flauwere dakhellingen.

Minimale dakhelling: toepasbaar tot 10° met striktere bijkomende maatregelen volgens de regels van het ZDHV (Zentralverband des Deutschen Dachdeckerhandwerks).

Afmetingen

Afmetingen
Afmetingen Standaard
Afmetingen van de dakpan 29,0 x 44,5 cm
Latafstand 33,4 - 36,4 cm
Dekkende breedte 23,4 cm
Benodigd aantal stuks per m² 11,8 - 12,8
Gewicht per stuk ca. 4,3
Dubbele welpan st. per/m1 ca. 2,7
Gevelpan st. per/m1 ca. 2,7
Kleinste verpakkingseenheid 48
Stuks / pallet 192
Dakhelling ≥ 22°

Bovenste panlat afstand (BPA) in mm

Bovenste panlat afstand (BPA) in mm
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F21 50 40 40 35 30 25 25 20 -
F1v 60 55 45 45 40 30 25 20 -
F6v 60 55 50 45 45 40 35 30 -
F9 50 50 45 40 35 30 30 20 -
F16 60 55 55 45 45 40 30 20 -

Ruiterhoogte (RH) in mm

Ruiterhoogte (RH) in mm
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F21 145 140 135 125 115 115 105 90 -
F1v 135 130 125 120 105 100 95 95 -
F6v 135 130 125 120 105 105 95 95 -
F9 110 105 100 95 85 80 70 70 -
F16 125 120 110 105 90 90 90 90 -

Bovenste panlat afstand in mm bij toepassing universele chaperonvorst 90°

Bovenste panlat afstand in mm bij toepassing universele chaperonvorst 90°
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
J160 40 35 30 20 20 15 5 5 5

Ruiterhoogte bij toepassing universele chaperonvorst 90°

Ruiterhoogte bij toepassing universele chaperonvorst 90°
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
J160 95 90 85 85 85 85 75 60 55
Dachschn J160 012024 NL
Trend-dakpan J160 voorbeeld vorst
Schets van gevelpan van moderne dakpan J160
Terend-dakpan J160 gevelpan
Schets met dubbele welpan van Trend-dakpan J160
Trend-dakpan J160 dubbele welpan

Een selectie van bijpassende hulpstukken

Naar de hulpstukken

Onze dakpannen op het dak

Referenties met dakpannen van Jacobi

Referenties

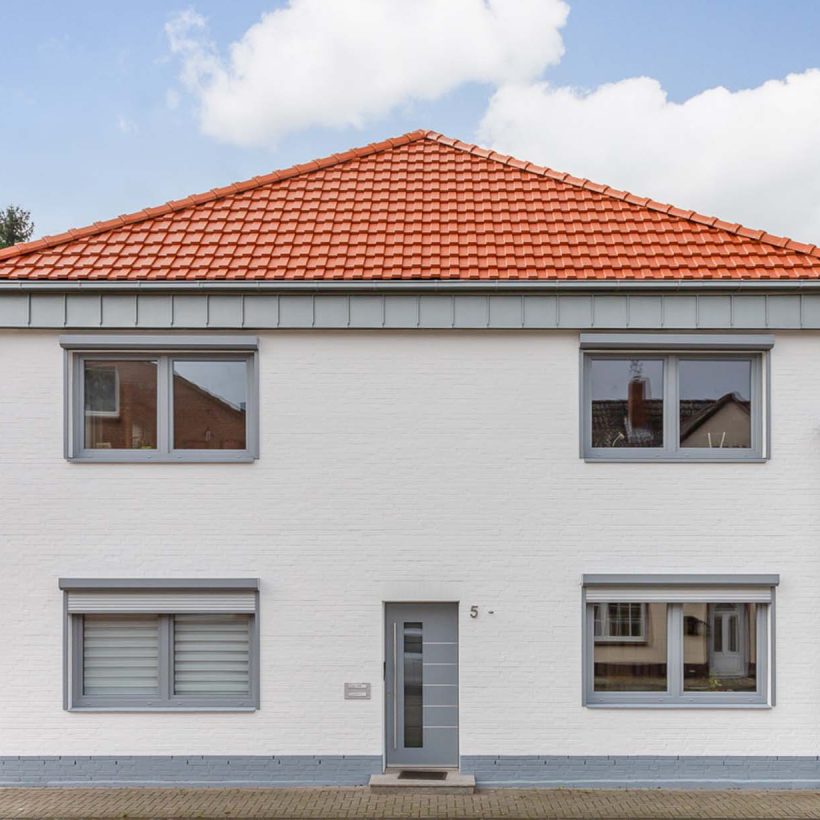

Dakrenovatie met de Trend-dakpan J160 in oudrood
