J160-PV In-dak-module-oplossing

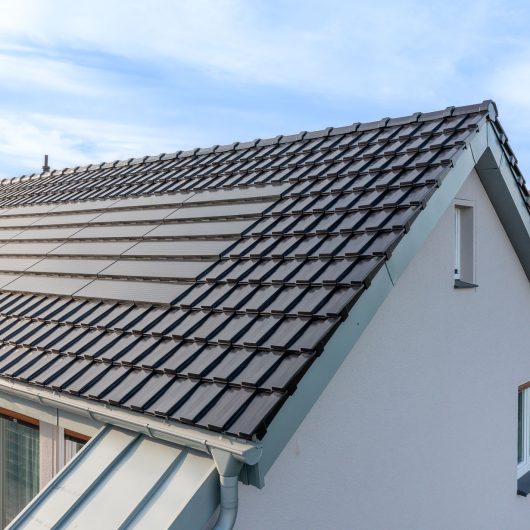

De J160-PV is een krachtig geïntegreerd PV-systeem dat een gedeelte van de dakpannen vervangt en zodoende onopvallend en esthetisch in het dakvlak wordt geïntegreerd. Een module vervangt zes keramische dakpannen en sluit precies aan op de sluitingen van de dakpan. Daardoor is gegarandeerd dat het dak bij toepassing van de modules net zo waterdicht is als bij de dakpannen. De J160-PV is dus dakbedekking en PV-module in één product!
Als u uw dak sowieso moet renoveren of een nieuw huis bouwt, bespaart u dus gedeeltelijk op de kosten voor dakpannen. Een dakdekker legt de module net als een dakpan en kan zich de moeite van het monteren van railsytemen van grote zonnepanelen besparen.

Een J160-PV In-dak-module-oplossing heeft een vermogen van 85 watt. Per m2 kunnen 2 modules worden gelegd, waarmee 170 watt per m2 wordt bereikt.

Hoe kouder PV-systemen zijn, hoe beter ze stroom produceren. Omdat ze bij zonneschijn opwarmen, is het van belang dat het pannendak goed aan de onderkant wordt geventileerd om PV-systemen af te koelen en het vermogen op peil te houden. Op het pannendak gemonteerde PV-systemen worden aan de onderkant goed geventileerd, omdat er een afstand tussen het dak en de module zit waar de wind langs kan waaien.
In het dak geïntegreerde PV-systemen en PV-dakpannen worden echter ook goed aan de onderkant geventileerd, omdat ze profiteren van de natuurlijke ventilatie onder het pannendak. We adviseren dan ook om minimaal 4 cm dikke tengellatten te gebruiken om te zorgen voor een goede ventilatie tussen het dakbeschot en de modules. Daarnaast kan de ventilatie aan de onderkant van de module ook aanmerkelijk worden verbeterd door ventilatiepannen en de ventilerende vorst F21 toe te passen.
De bewering dat in het dak geïntegreerde PV-systemen en PV-dakpannen minder vermogen opleveren doordat de ventilatie aan de onderkant slechter is, klopt dus niet. Er bestaan onderzoeken die aantonen dat het verlies aan vermogen van geïntegreerde systemen onder de 1% ligt.

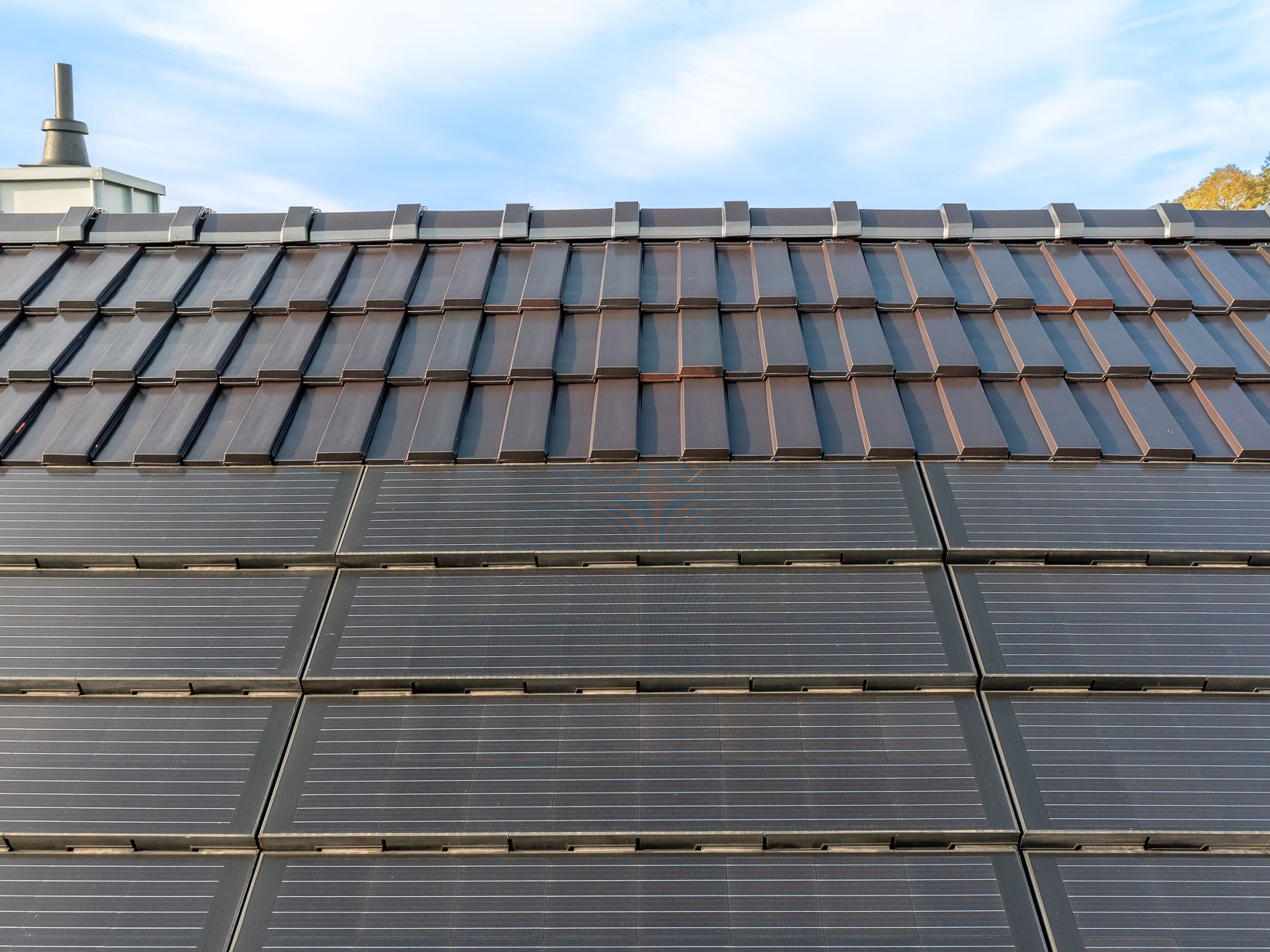

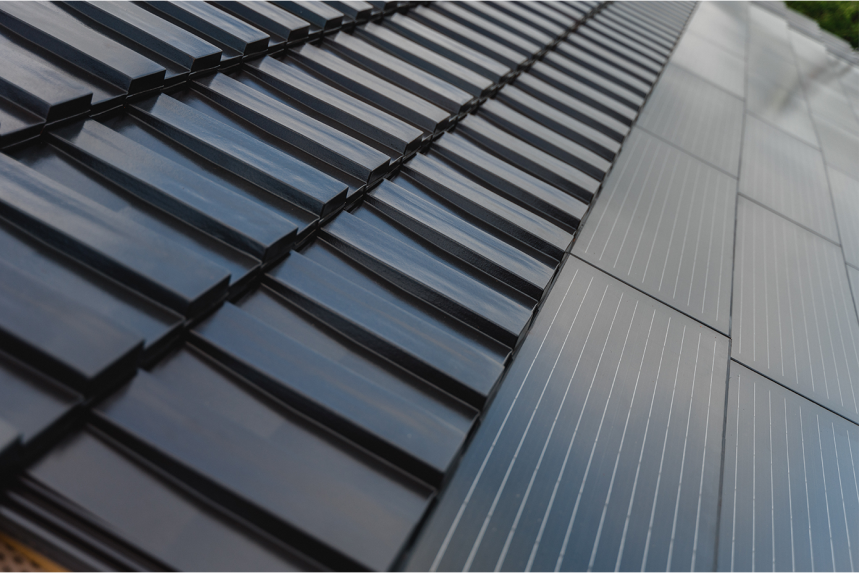

Wat kleur en techniek betreft past de module precies op de Trend-dakpan J160. De module kan niet met andere dakpannen worden verwerkt. De geometrie van de module is perfect afgestemd op het hoekige ontwerp van de J160-dakpan. Dit resulteert in een architectonisch aansluitend geheel met een krachtig, esthetisch fraai PV-systeem.

Op basis van uw aanvraag maakt onze PV-afdeling graag een prognose van de opbrengst voor uw object. Om een prognose te maken van de toekomstige opbrengsten van uw systeem worden historische weergegevens gebruikt. Daarnaast doen we ook onderzoek naar welk formaat en welke oriëntatie van het systeem het beste is in samenhang met uw stroomverbruik en het beschikbare dakvlak.

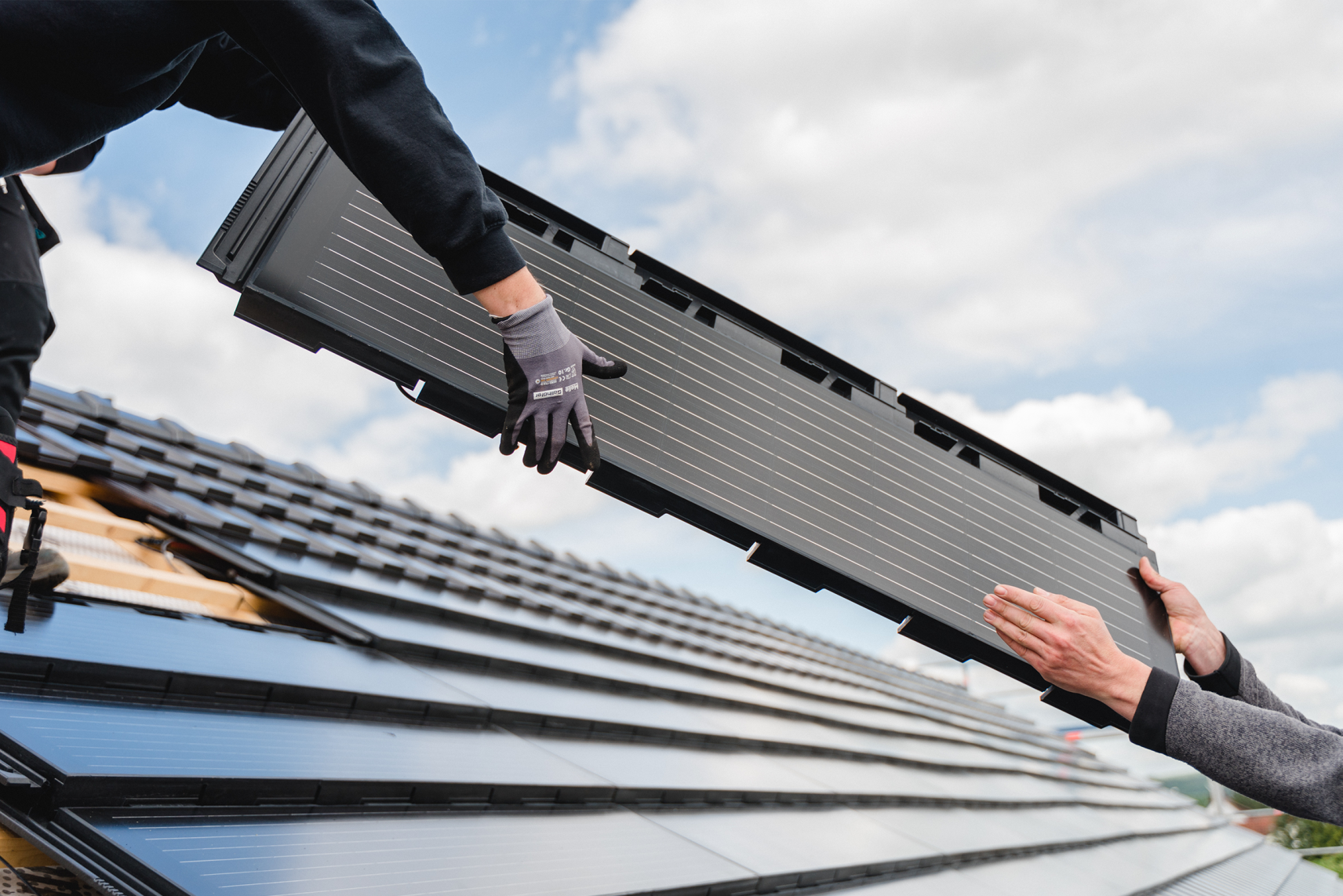

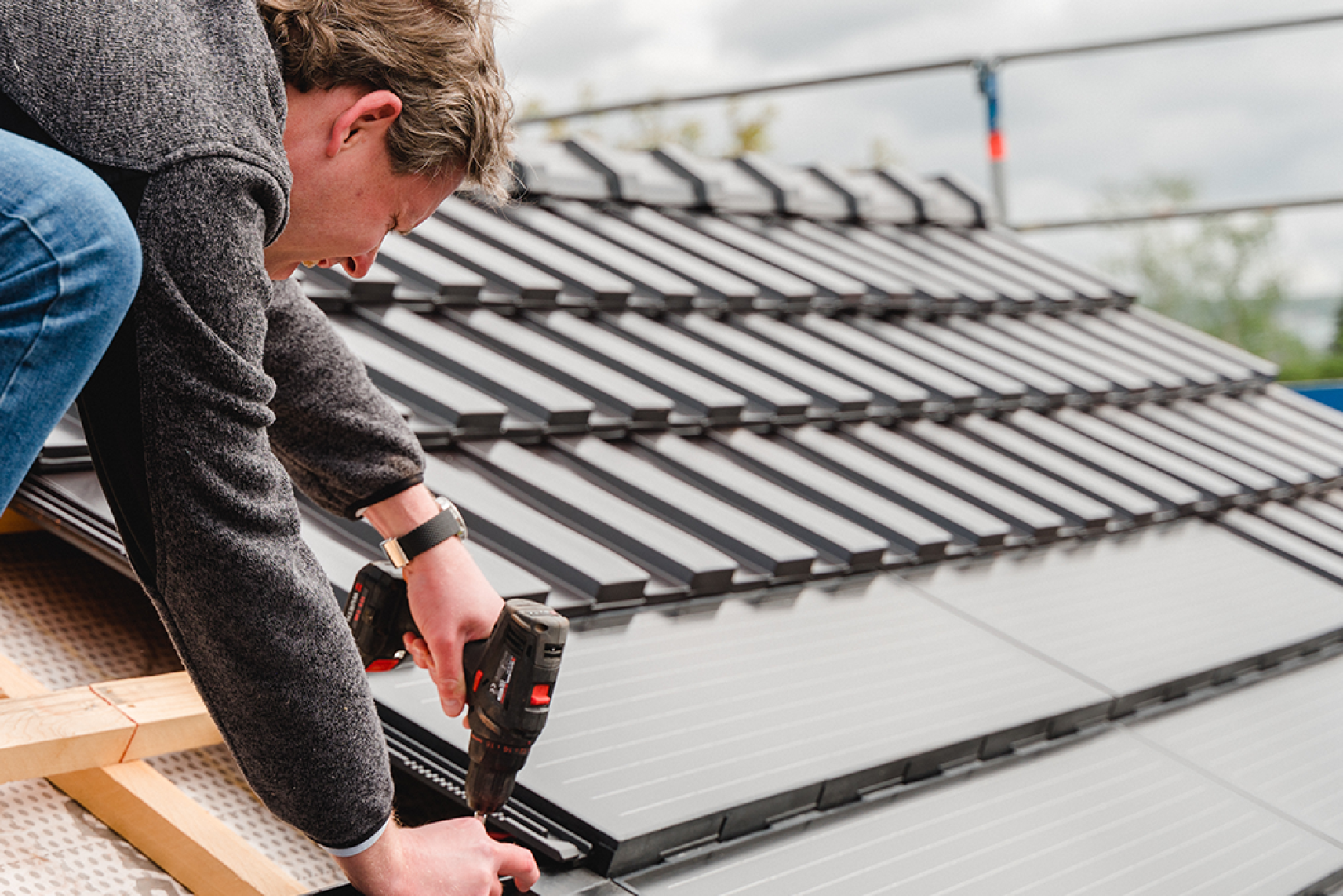

De J160-PV is echt een product voor de dakdekker – veel meer dan welk gangbaar PV-systeem ook. De module vervangt de keramische dakpan en is daardoor net zo gemakkelijk te leggen als de dakpan. De sluitingen passen precies op de keramische dakpan J160, waardoor het heel eenvoudig is om de module te leggen. Er hoeven dus geen ingewikkelde railsystemen te worden aangebracht of dakpannen op maat te worden gezaagd om dakhaken aan te brengen!
De PV-module hoeft bovendien niet te worden geaard, omdat de onderconstructie gemaakt is van niet-geleidende kunststof. Hierdoor kan dit systeem veel sneller worden aangebracht dan systemen die op het pannendak gemonteerd en wel geaard moeten worden. Het aarden (de zogenaamde potentiaalvereffening) vormt een extra handeling in het arbeidsproces.
Uit onze ervaringen blijkt dat een 10 tot 12 kWp-systeem zonder problemen op één dag kan worden gemonteerd!

In elke J160-PV module zit een bypass-diode geïnstalleerd. Als een module defect is of in de schaduw komt te liggen, wordt de stroom door de bypass-diode om deze module heen geleid om te voorkomen dat de hele string wegvalt, en blijft het systeem gewoon draaien.
Voordat we de modules plaatsen maken onze PV-technici een nauwkeurige berekening van de gemiddelde opbrengst van uw systeem. Vooraf wordt er ook op gelet dat er geen modules op plekken worden gelegd die regelmatig in de schaduw liggen. Zo ontvangt u vooraf

De J160-PV is dus harde dakbedekking. Dat wil zeggen dat hij als niet-brandbaar materiaal is geclassificeerd, net als gangbare keramische dakpannen. Het voordeel is dat de J160-PV tegen de brandmuren van rijtjeshuizen aan kan worden gelegd. Bij PV-systemen die op het pannendak worden gemonteerd moet er afhankelijk van het bouwbesluit een afstand van 0,5 m tot 1,25 m in acht worden genomen. Van deze minimale afstand is bij de J160-PV geen sprake!
De in het dak geïntegreerde module maakt het mogelijk om het dakvlak nog beter te benutten en vergroot de beschikbare oppervlakte voor PV-modules.

De J160-PV In-dak-module-oplossing heeft een onderconstructie van thermoplastische kunststoffen versterkt met glasvezel, die het product een hoge mate aan stijfheid en sterkte geeft. Dit materiaal wordt al jaren in diverse branches, bijvoorbeeld in de automobielindustrie, toegepast en getest. Buitenspiegels van auto’s worden bijvoorbeeld van dit materiaal gemaakt. Daarnaast wordt de thermoplastische kunststoffen met roet geblend om de weer- en uv-bestendigheid te garanderen.
