J160-PV In-dak-module-oplossing

In het dak geïntegreerde solaroplossingen

Afmetingen

Afwerking & kleur

oudzwart

Natuurrood / Engobe

Edel-engobe

Vraag een monster aan

Vind uw contactpersoon
Vind uw contactpersoon

Laat je inspireren!
Naar onze referentie

Afmetingen van de dakpan

146,0 x 43,7 cm

Latafstand

36,0 cm

Dekkende breedte

140,0 cm

Benodigd aantal stuks

2 Module ersetzen 12 Ziegel

Gewicht

ca. 7,4 kg

Dakhellingen

≥ 22°

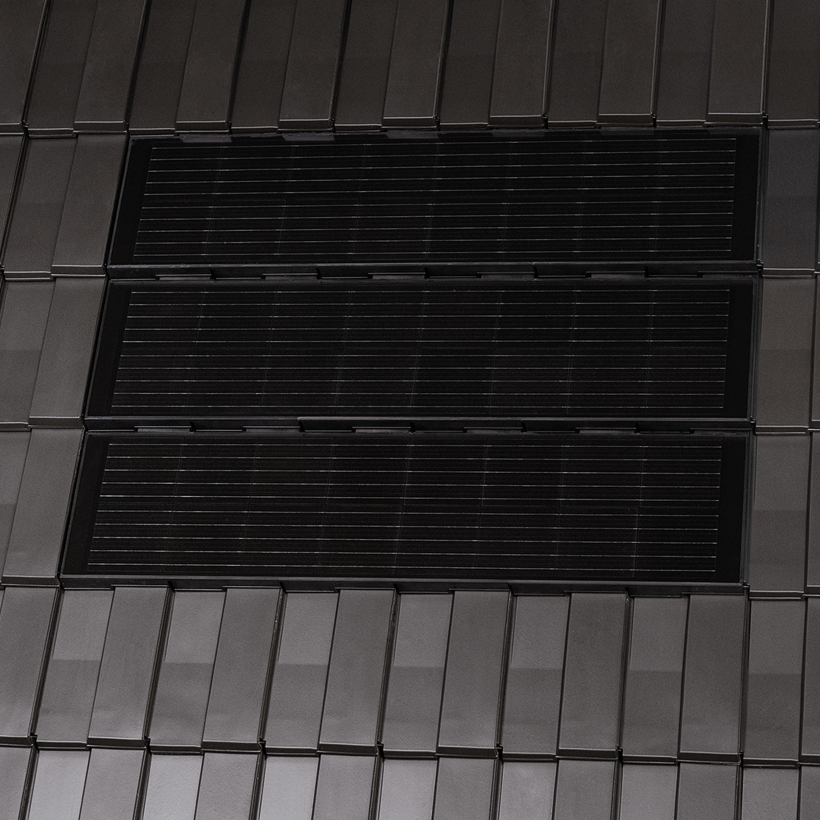

De J160-PV In-dak-module-oplossing is een technisch hoogwaardig PV-systeem dat onopvallend in het dak kan worden geïntegreerd. Het dak wordt zo –ondanks het PV-systeem –een moderne blikvanger en een architectonisch geheel. Een module levert circa 85 watt aan vermogen op en vervangt precies zes dakpannen J160. De module is qua kleur afgestemd op de edel-engobe edelzwart, maar kan in principe met alle J160-kleuren worden gecombineerd.

Door de J160-PV In-dak-module-oplossing te combineren met onze keramische producten ontstaat er een dak van topkwaliteit. Toepasbaar tot een dakhelling van 15 graden.

Afmetingen

Afmetingen
Afmetingen Standaard
Afmetingen van de dakpan 146,0 x 43,7 cm
Latafstand 36,0 cm
Dekkende breedte 140,0 cm
Benodigd aantal stuks per m² 2 Module ersetzen 12 Ziegel
Gewicht per stuk ca. 7,4 kg
Stuks / pallet 24 Module je Transportkiste
Dakhelling ≥ 22°
Minimale dakhelling ≥ 15°
Vermogen per module ca. 85 Watt
Vermogen per m² ca. 170 Watt

Bovenste panlat afstand (BPA) in mm

Bovenste panlat afstand (BPA) in mm
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F21 50 40 40 35 30 25 25 20 -
F1v 60 55 45 45 40 30 25 20 -
F6v 60 55 50 45 45 40 35 30 -
F9 50 50 45 40 35 30 30 20 -
F16 60 55 55 45 45 40 30 20 -

Ruiterhoogte (RH) in mm

Ruiterhoogte (RH) in mm
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F21 145 140 135 125 115 115 105 90 -
F1v 135 130 125 120 105 100 95 95 -
F6v 135 130 125 120 105 100 95 95 -
F9 110 105 100 95 85 50 70 70 -
F16 125 120 110 105 90 90 90 90 -

Bovenste panlat afstand in mm bij toepassing universele chaperonvorst 90°

Bovenste panlat afstand in mm bij toepassing universele chaperonvorst 90°
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
J160 40 35 30 20 20 15 5 5 5

Ruiterhoogte bij toepassing universele chaperonvorst 90°

Ruiterhoogte bij toepassing universele chaperonvorst 90°
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
J160 95 90 85 85 85 85 75 60 55
Skizze Dachschnitt mit Trendziegel J160
Moderne dakpannen J160 voorbeeld vorst
Schets van gevelpan van moderne dakpan J160
Moderne dakpannen J160 Gevelpan
Schets met dubbele welpan van Trend-dakpan J160
Moderne dakpannen J160 dubbele welpan

De J160-PV In-dak-module-oplossing is een technisch hoogwaardig PV-systeem dat onopvallend in het dak kan worden geïntegreerd. Het dak wordt zo –ondanks het PV-systeem –een moderne blikvanger en een architectonisch geheel. Een module levert circa 85 watt aan vermogen op en vervangt precies zes dakpannen J160. De module is qua kleur afgestemd op de edel-engobe edelzwart, maar kan in principe met alle J160-kleuren worden gecombineerd.

Door de J160-PV In-dak-module-oplossing te combineren met onze keramische producten ontstaat er een dak van topkwaliteit. Toepasbaar tot een dakhelling van 15 graden.

Afmetingen

Afmetingen
Afmetingen Standaard
Afmetingen van de dakpan 146,0 x 43,7 cm
Latafstand 36,0 cm
Dekkende breedte 140,0 cm
Benodigd aantal stuks per m² 2 Module ersetzen 12 Ziegel
Gewicht per stuk ca. 7,4 kg
Stuks / pallet 24 Module je Transportkiste
Dakhelling ≥ 22°
Minimale dakhelling ≥ 15°
Vermogen per module ca. 85 Watt
Vermogen per m² ca. 170 Watt

Bovenste panlat afstand (BPA) in mm

Bovenste panlat afstand (BPA) in mm
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F21 50 40 40 35 30 25 25 20 -
F1v 60 55 45 45 40 30 25 20 -
F6v 60 55 50 45 45 40 35 30 -
F9 50 50 45 40 35 30 30 20 -
F16 60 55 55 45 45 40 30 20 -

Ruiterhoogte (RH) in mm

Ruiterhoogte (RH) in mm
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F21 145 140 135 125 115 115 105 90 -
F1v 135 130 125 120 105 100 95 95 -
F6v 135 130 125 120 105 100 95 95 -
F9 110 105 100 95 85 50 70 70 -
F16 125 120 110 105 90 90 90 90 -

Bovenste panlat afstand in mm bij toepassing universele chaperonvorst 90°

Bovenste panlat afstand in mm bij toepassing universele chaperonvorst 90°
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
J160 40 35 30 20 20 15 5 5 5

Ruiterhoogte bij toepassing universele chaperonvorst 90°

Ruiterhoogte bij toepassing universele chaperonvorst 90°
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
J160 95 90 85 85 85 85 75 60 55
Skizze Dachschnitt mit Trendziegel J160
Moderne dakpannen J160 voorbeeld vorst
Schets van gevelpan van moderne dakpan J160
Moderne dakpannen J160 Gevelpan
Schets met dubbele welpan van Trend-dakpan J160
Moderne dakpannen J160 dubbele welpan
