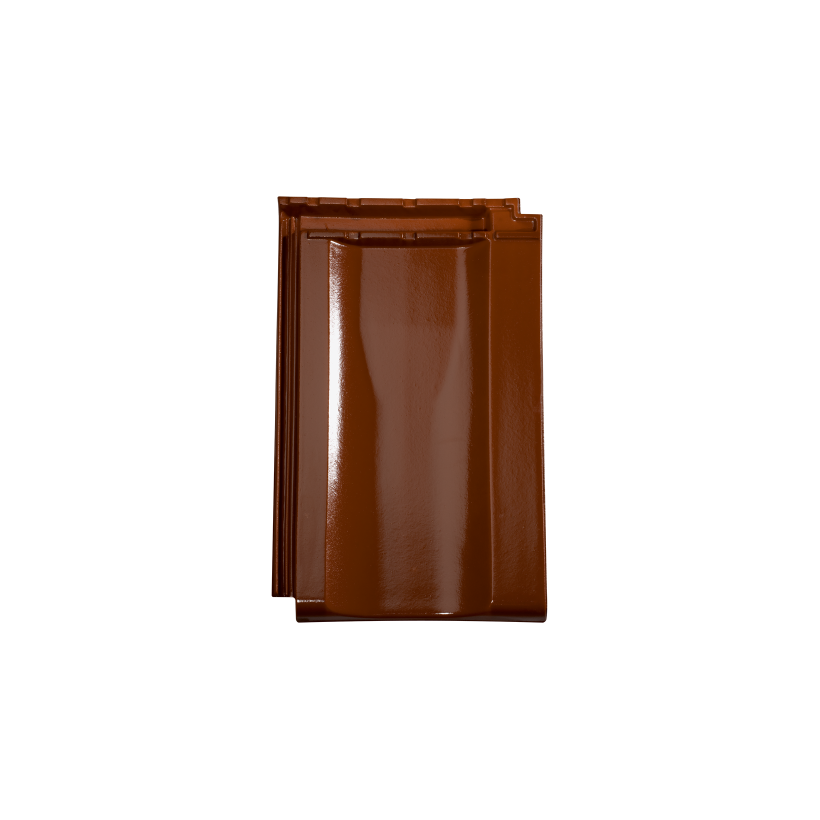

Z10

Afwerking & kleur

Geselecteerd afwerking / kleur edelkoper

Natuurrood / Engobe

Edel-engobe

Vind uw contactpersoon
Vind uw contactpersoon

Laat je inspireren!
Naar onze referentie

Afmetingen van de dakpan

29,0 x 45,6 cm

Latafstand

32,0 - 38,0 cm

Dekkende breedte

26,5 cm

Benodigd aantal stuks

9,9 - 11,8

Gewicht

ca. 4,4 kg

Dakhellingen

≥ 30°

Met een deklengte van 32 tot 38 centimeter en zijn gunstige formaat biedt de Z10 een bijzonder efficiënte verwerking. Er zijn slechts tien pannen per vierkante meter dak nodig. Dit maakt het mogelijk om het dak sneller te dekken, wat op zijn beurt arbeidstijd bespaart.

Dankzij het verschuifbereik van 60 millimeter is deze vlakke pan met zijn rustige dakbeeld net zo geschikt voor nieuwbouw als voor renovatieprojecten. De Z10 biedt ontwerpers en verwerkers talloze architectonische mogelijkheden – mede dankzij het brede assortiment aan traditionele en moderne kleurtinten.

Afmetingen

Afmetingen
Afmetingen Standaard
Afmetingen van de dakpan 29,0 x 45,6 cm
Latafstand (La) i.c.m. gevelpannen 35,5 - 38,0 cm
(La) met bewerkte gevelpannen 32,0 x 35,5 cm
(La) zonder gevelpannen 32,0 - 38,0 cm
Dekkende breedte 26,5 cm
Benodigd aantal stuks per m² 9,9 - 11,8
Gewicht per stuk ca. 4,4 kg
Dubbele welpan st. per/m1 ca. 2,6
Gevelpan st. per/m1 ca. 2,6
Kleinste verpakkingseenheid 60 St.
Stuks / pallet 240
Dakhelling ≥ 30°

Bovenste panlat afstand (BPA) in mm

Bovenste panlat afstand (BPA) in mm
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 - 50 45 35 30 25 20 - -
F1v - 65 60 50 50 45 45 45 -
F6v - 65 60 55 50 45 45 45 -
F9 - 60 50 40 40 35 25 15 -
F16 - 75 65 65 55 50 50 50 -

Ruiterhoogte (RH) in mm

Ruiterhoogte (RH) in mm
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 - 105 100 90 80 75 70 - -
F1v - 120 115 105 100 90 85 80 -
F6v - 115 110 105 100 90 80 75 -
F9 - 95 90 85 80 75 65 60 -
F16 - 105 100 95 85 80 70 60 -

Bovenste panlat afstand in mm bij toepassing universele chaperonvorst 90°

Bovenste panlat afstand in mm bij toepassing universele chaperonvorst 90°
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
Z10 - 45 35 30 30 25 10 5 5

Ruiterhoogte bij toepassing universele chaperonvorst 90°

Ruiterhoogte bij toepassing universele chaperonvorst 90°
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
Z10 - 95 85 85 85 75 75 70 70
Renovatiepan Z10 voorbeeld vorst
Renovatiepan Z10 voorbeeld vorst
Reformziegel Z10 Ortgang
Renovatiepan Z10 gevelpan
Reformziegel Z10 Doppelwulst
Renovatiepan Z10 dubbele welpan

Met een deklengte van 32 tot 38 centimeter en zijn gunstige formaat biedt de Z10 een bijzonder efficiënte verwerking. Er zijn slechts tien pannen per vierkante meter dak nodig. Dit maakt het mogelijk om het dak sneller te dekken, wat op zijn beurt arbeidstijd bespaart.

Dankzij het verschuifbereik van 60 millimeter is deze vlakke pan met zijn rustige dakbeeld net zo geschikt voor nieuwbouw als voor renovatieprojecten. De Z10 biedt ontwerpers en verwerkers talloze architectonische mogelijkheden – mede dankzij het brede assortiment aan traditionele en moderne kleurtinten.

Afmetingen

Afmetingen
Afmetingen Standaard
Afmetingen van de dakpan 29,0 x 45,6 cm
Latafstand (La) i.c.m. gevelpannen 35,5 - 38,0 cm
(La) met bewerkte gevelpannen 32,0 x 35,5 cm
(La) zonder gevelpannen 32,0 - 38,0 cm
Dekkende breedte 26,5 cm
Benodigd aantal stuks per m² 9,9 - 11,8
Gewicht per stuk ca. 4,4 kg
Dubbele welpan st. per/m1 ca. 2,6
Gevelpan st. per/m1 ca. 2,6
Kleinste verpakkingseenheid 60 St.
Stuks / pallet 240
Dakhelling ≥ 30°

Bovenste panlat afstand (BPA) in mm

Bovenste panlat afstand (BPA) in mm
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 - 50 45 35 30 25 20 - -
F1v - 65 60 50 50 45 45 45 -
F6v - 65 60 55 50 45 45 45 -
F9 - 60 50 40 40 35 25 15 -
F16 - 75 65 65 55 50 50 50 -

Ruiterhoogte (RH) in mm

Ruiterhoogte (RH) in mm
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 - 105 100 90 80 75 70 - -
F1v - 120 115 105 100 90 85 80 -
F6v - 115 110 105 100 90 80 75 -
F9 - 95 90 85 80 75 65 60 -
F16 - 105 100 95 85 80 70 60 -

Bovenste panlat afstand in mm bij toepassing universele chaperonvorst 90°

Bovenste panlat afstand in mm bij toepassing universele chaperonvorst 90°
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
Z10 - 45 35 30 30 25 10 5 5

Ruiterhoogte bij toepassing universele chaperonvorst 90°

Ruiterhoogte bij toepassing universele chaperonvorst 90°
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
Z10 - 95 85 85 85 75 75 70 70
Renovatiepan Z10 voorbeeld vorst
Renovatiepan Z10 voorbeeld vorst
Reformziegel Z10 Ortgang
Renovatiepan Z10 gevelpan
Reformziegel Z10 Doppelwulst
Renovatiepan Z10 dubbele welpan
