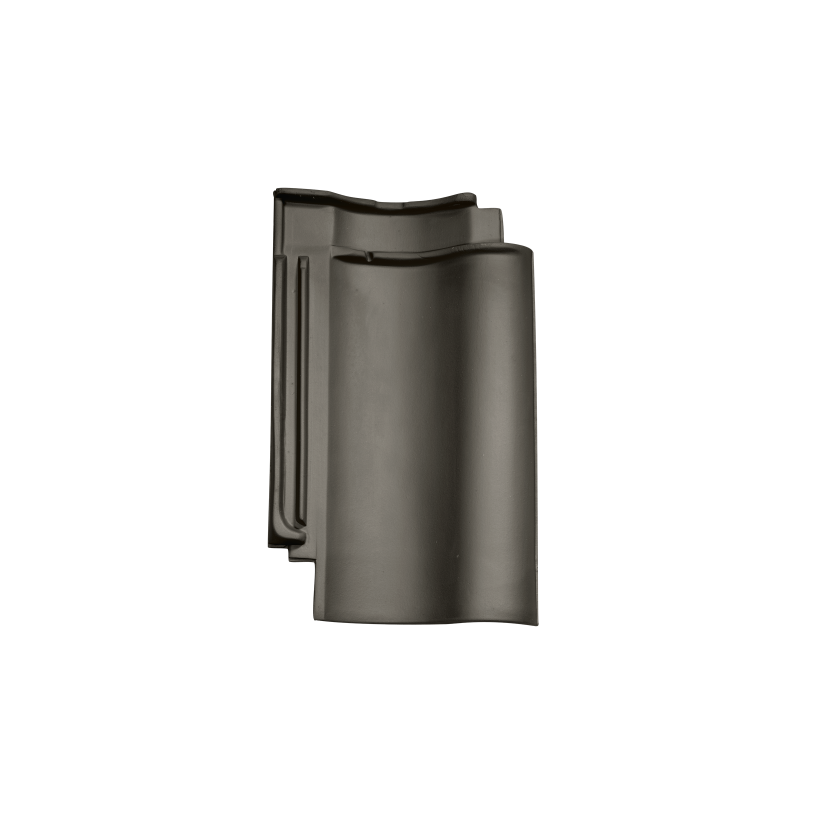

Z5

Afmetingen

Afwerking & kleur

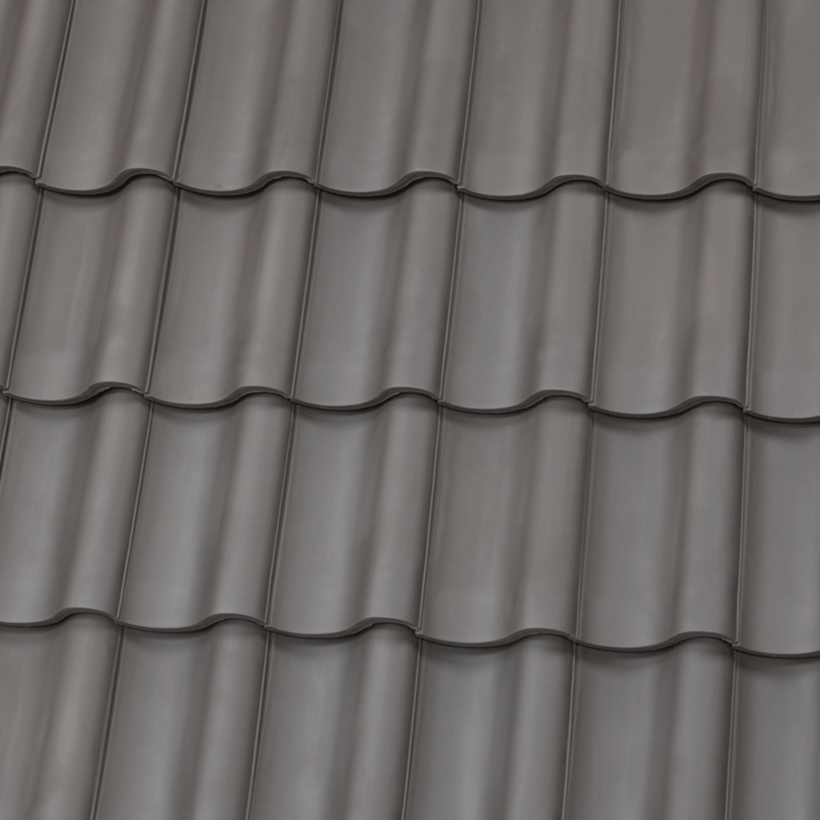

polargrijs grijs gesmoord

Glazuur Collection Avantgarde

Speciale serie

Vraag een monster aan

Vind uw contactpersoon
Vind uw contactpersoon

Laat je inspireren!
Naar onze referentie

Afmetingen van de dakpan

27,3 x 44,4 cm

Latafstand

33,0 - 35,0 cm

Dekkende breedte

21,3 cm

Benodigd aantal stuks

13,4 - 14,1

Gewicht

ca. 4,0 kg

Dakhellingen

≥ 22°

De Z5 is vooral in Noord-Duitsland een populaire, klassieke OVH-dakpan. Geen enkele andere dakpan van Jacobi Walther is verkrijgbaar in zoveel soorten kleuren en afwerkingen. Sinds zijn introductie in 1920 hebben we de kwalitatief buitengewoon hoogwaardige OVH-dakpan continu verbeterd, zowel wat toepassing als levensduur betreft.

Door zijn welving en de perfecte sluitingen bij de hoeken, randen en oppervlakken is deze hoogwaardige Opnieuw Verbeterde Holle-dakpan van topkwaliteit. Hemelwater wordt uitstekend afgevoerd en alle weersomstandigheden worden getrotseerd. In de uitvoering met rechte onderkant krijgt uw dak een evenwichtige uitstraling, niet alleen als u een monumentaal pand heeft.

Afmetingen

Afmetingen
Afmetingen Natuurrood - Edel-engobeCollection Avantgarde + polargrijs
Afmetingen van de dakpan 27,6 x 45,0 cm 27,3 x 44,4 cm
Latafstand (DL) 33,8 - 35,8 cm 33,0 - 35,0 cm
Dekkende breedte (DB) 21,7 cm 21,3 cm
Benodigd aantal stuks per m² 12,9 - 13,6 13,4 - 14,1
Gewicht per stuk ca. 4,0 kg ca. 4,0 kg
Ventilerende bovenpan st. per/m1 ca. 4,6 ca. 4,7
Dubbele welpan st. per/m1 ca. 2,8ca. 2,9
Gevelpan st. per/m1 ca. 2,8ca. 2,9
Kleinste verpakkingseenheid 56 St. 56 St.
Stuks / pallet 224224
Dakhelling ≥ 22°≥ 22°

Bovenste panlat afstand (BPA) in mm

Bovenste panlat afstand (BPA) in mm
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 80 75 65 55 55 50 45 - -
F1v 90 90 80 75 65 65 60 55 -
F6v 100 90 85 80 75 70 65 55 -
F9 80 75 75 65 55 50 45 45 -
F16 95 85 80 75 70 65 60 60 -

Ruiterhoogte (RH) in mm

Ruiterhoogte (RH) in mm
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 115 110 105 95 90 85 80 - -
F1v 145 135 125 115 110 105 100 90 -
F6v 140 135 125 115 110 105 95 90 -
F9 110 105 100 95 85 80 75 70 -
F16 130 120 110 105 100 95 90 80 -

Bovenste panlat afstand (BPA) bij toepassing ventilerende bovenpan (VB)

Bovenste panlat afstand (BPA) bij toepassing ventilerende bovenpan (VB)
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F6v + FAL 100 90 90 80 75 70 60 50 -
F9 + FAL 90 80 75 65 55 55 45 45 -
F16 + FAL 100 95 90 85 75 70 65 55 -

Ruiterhoogte bij toepassing ventilerende bovenpan (VB)

Ruiterhoogte bij toepassing ventilerende bovenpan (VB)
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F6v + FAL 145 140 125 120 115 105 95 05 -
F9 + FAL 100 105 95 90 85 75 65 60 -
F16 + FAL 120 115 110 100 95 80 80 80 -

Bovenste panlat afstand in mm bij toepassing universele chaperonvorst 90°

Bovenste panlat afstand in mm bij toepassing universele chaperonvorst 90°
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
Z5 70 55 45 35 30 15 5 - -
Z5 mit FAL 40 30 20 15 10 - - - -

Ruiterhoogte bij toepassing universele chaperonvorst 90°

Ruiterhoogte bij toepassing universele chaperonvorst 90°
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
Z5 110 105 100 100 100 100 95 - -
Z5 mit FAL 150 145 135 130 120 - - - -
Dachschn Z5 012024 NL
OVH-dakpan Z5 voorbeeld vorst
Ortgang Z5 012024 NL
OVH-dakpan Z5 gevelpan
Doppelwulst Z5 012024 NL
OVH-dakpan Z5 dubbele welpan

De Z5 is vooral in Noord-Duitsland een populaire, klassieke OVH-dakpan. Geen enkele andere dakpan van Jacobi Walther is verkrijgbaar in zoveel soorten kleuren en afwerkingen. Sinds zijn introductie in 1920 hebben we de kwalitatief buitengewoon hoogwaardige OVH-dakpan continu verbeterd, zowel wat toepassing als levensduur betreft.

Door zijn welving en de perfecte sluitingen bij de hoeken, randen en oppervlakken is deze hoogwaardige Opnieuw Verbeterde Holle-dakpan van topkwaliteit. Hemelwater wordt uitstekend afgevoerd en alle weersomstandigheden worden getrotseerd. In de uitvoering met rechte onderkant krijgt uw dak een evenwichtige uitstraling, niet alleen als u een monumentaal pand heeft.

Afmetingen

Afmetingen
Afmetingen Natuurrood - Edel-engobeCollection Avantgarde + polargrijs
Afmetingen van de dakpan 27,6 x 45,0 cm 27,3 x 44,4 cm
Latafstand (DL) 33,8 - 35,8 cm 33,0 - 35,0 cm
Dekkende breedte (DB) 21,7 cm 21,3 cm
Benodigd aantal stuks per m² 12,9 - 13,6 13,4 - 14,1
Gewicht per stuk ca. 4,0 kg ca. 4,0 kg
Ventilerende bovenpan st. per/m1 ca. 4,6 ca. 4,7
Dubbele welpan st. per/m1 ca. 2,8ca. 2,9
Gevelpan st. per/m1 ca. 2,8ca. 2,9
Kleinste verpakkingseenheid 56 St. 56 St.
Stuks / pallet 224224
Dakhelling ≥ 22°≥ 22°

Bovenste panlat afstand (BPA) in mm

Bovenste panlat afstand (BPA) in mm
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 80 75 65 55 55 50 45 - -
F1v 90 90 80 75 65 65 60 55 -
F6v 100 90 85 80 75 70 65 55 -
F9 80 75 75 65 55 50 45 45 -
F16 95 85 80 75 70 65 60 60 -

Ruiterhoogte (RH) in mm

Ruiterhoogte (RH) in mm
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 115 110 105 95 90 85 80 - -
F1v 145 135 125 115 110 105 100 90 -
F6v 140 135 125 115 110 105 95 90 -
F9 110 105 100 95 85 80 75 70 -
F16 130 120 110 105 100 95 90 80 -

Bovenste panlat afstand (BPA) bij toepassing ventilerende bovenpan (VB)

Bovenste panlat afstand (BPA) bij toepassing ventilerende bovenpan (VB)
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F6v + FAL 100 90 90 80 75 70 60 50 -
F9 + FAL 90 80 75 65 55 55 45 45 -
F16 + FAL 100 95 90 85 75 70 65 55 -

Ruiterhoogte bij toepassing ventilerende bovenpan (VB)

Ruiterhoogte bij toepassing ventilerende bovenpan (VB)
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
F6v + FAL 145 140 125 120 115 105 95 05 -
F9 + FAL 100 105 95 90 85 75 65 60 -
F16 + FAL 120 115 110 100 95 80 80 80 -

Bovenste panlat afstand in mm bij toepassing universele chaperonvorst 90°

Bovenste panlat afstand in mm bij toepassing universele chaperonvorst 90°
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
Z5 70 55 45 35 30 15 5 - -
Z5 mit FAL 40 30 20 15 10 - - - -

Ruiterhoogte bij toepassing universele chaperonvorst 90°

Ruiterhoogte bij toepassing universele chaperonvorst 90°
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
Z5 110 105 100 100 100 100 95 - -
Z5 mit FAL 150 145 135 130 120 - - - -
Dachschn Z5 012024 NL
OVH-dakpan Z5 voorbeeld vorst
Ortgang Z5 012024 NL
OVH-dakpan Z5 gevelpan
Doppelwulst Z5 012024 NL
OVH-dakpan Z5 dubbele welpan

Een selectie van bijpassende hulpstukken

Naar de hulpstukken

Onze dakpannen op het dak

Referenties met dakpannen van Jacobi

Referenties

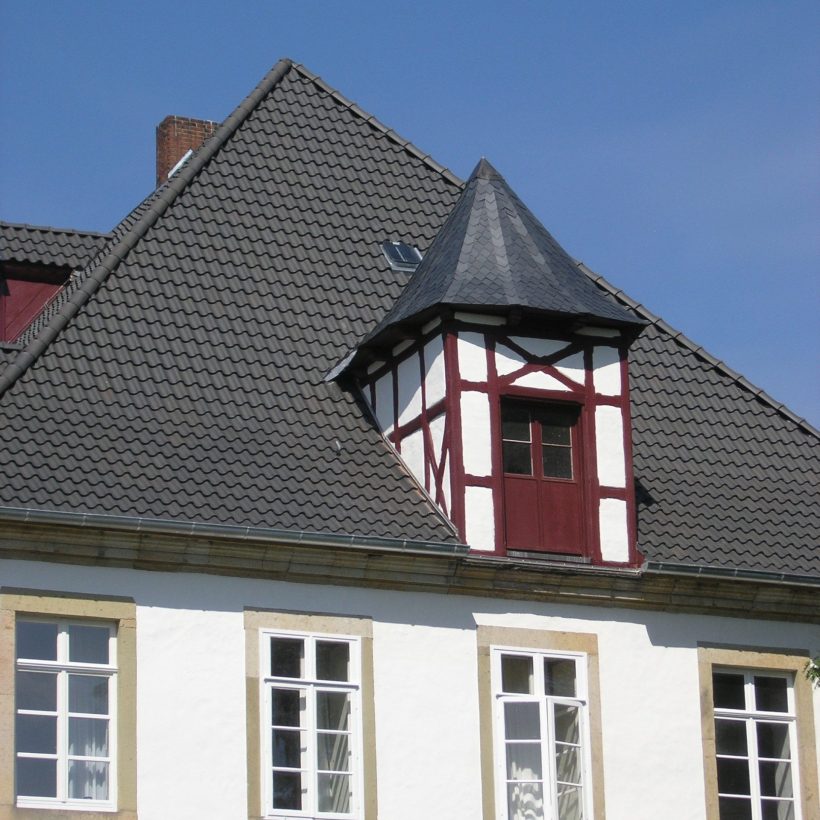

OVH-dakpan Z5 »variwell« op het dak van Schloss Bruche

Naar de referentie

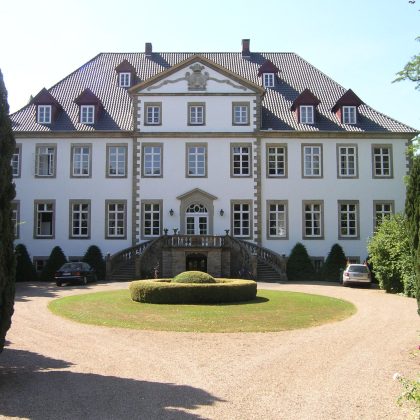

OVH-dakpan »variwell« op het dak van Schloss Bruche.

Heeft u eigen ideeën? Neem gerust contact met ons op

Stijladviseur

Hoever u ook bent in het maken van uw keuze voor de perfecte dakpan, een persoonlijk gesprek met onze experts helpt u in ieder geval verder. Want we hebben dakpannen voor elk soort dak!

Vind uw persoonlijke contactpersoon en stijladviseur.
Veel kleuren dakpannen op één oppervlak - close-up
