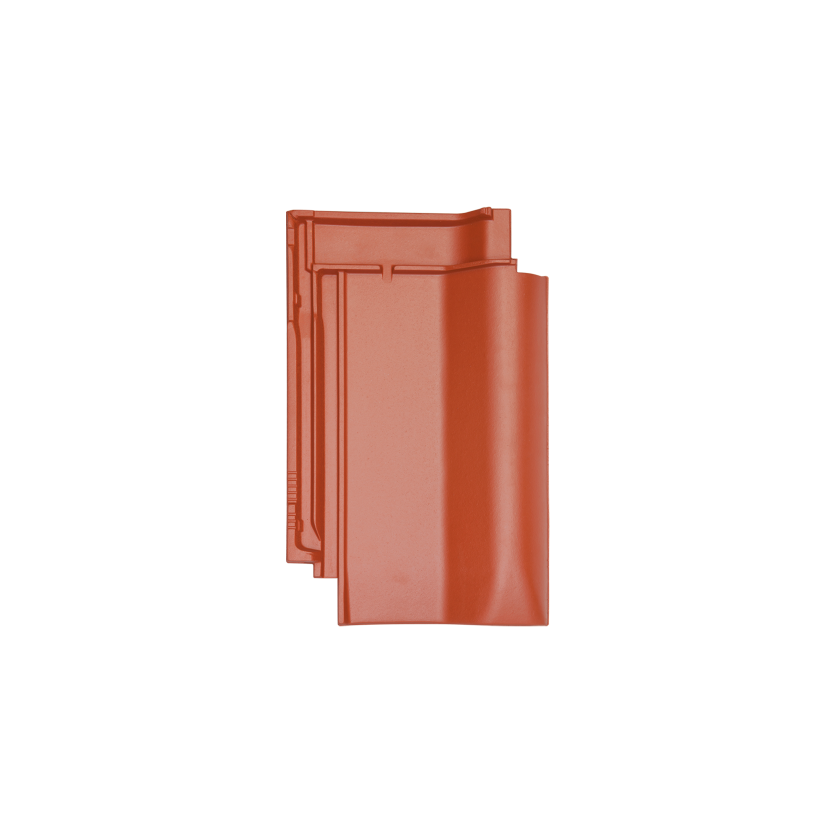

W6v

FD-dakpan

Afwerking & kleur

Geselecteerd afwerking / kleur roodbruin

Natuurrood / Engobe

Edel-engobe

Vind uw contactpersoon
Vind uw contactpersoon

Laat je inspireren!
Naar onze referentie

Afmetingen van de dakpan

27,5 x 44,0 cm

Latafstand

33,3 - 36,1 cm

Dekkende breedte

21,7 cm

Benodigd aantal stuks

12,8 - 13,8

Gewicht

ca. 3,8 kg

Dakhellingen

≥ 22°

Met de W6v bieden we een moderne FD-dakpan met viervoudige overlap bij het vierpannenpunt. Door de grote variabele latafstand van maximaal 28 millimeter heeft u voldoende speelruimte bij het leggen van de dakpannen. Daarnaast heeft u slechts 12,8 tot 13,8 stuks per m2 nodig. Deze dakpan van middelformaat biedt u het beste van twee werelden: een kosteneffectieve oplossing en een tijdloos strak design.

Door een handige panhaak toe te passen, kan de dakpan snel en gemakkelijk worden verankerd. Bij de W6v heeft u volop keuze uit verschillende fraaie afwerkingen. Onze moderne dakpan zorgt voor een fraai uitziend dak. Test deze dakpan!

Afmetingen

Afmetingen
Afmetingen Standaard
Afmetingen van de dakpan 27,5 x 44,0 cm
Latafstand 33,3 - 36,1 cm
Dekkende breedte 21,7 cm
Benodigd aantal stuks per m² 12,8 - 13,8
Gewicht per stuk ca. 3,8 kg
Ventilerende bovenpan st. per/m1 ca. 4,6
Dubbele welpan st. per/m1 ca. 2,8
Kleinste verpakkingseenheid 64 St.
Stuks / pallet 256
Dakhelling ≥ 22°

Bovenste panlat afstand (BPA) in mm

Bovenste panlat afstand (BPA) in mm
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
zylindrisch First-Gratrolle 30/50 100 100 90 90 85 85 80 80 -
zylindrisch First-Gratrolle 40/60 95 95 90 90 85 85 80 80 -

Ruiterhoogte (RH) in mm

Ruiterhoogte (RH) in mm
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
zylindrisch First-Gratrolle 30/50 95 95 80 80 65 65 40 40 -
zylindrisch First-Gratrolle 40/60 110 100 90 80 70 65 55 45 -

Bovenste panlat afstand (BPA) bij toepassing ventilerende bovenpan (VB)

Bovenste panlat afstand (BPA) bij toepassing ventilerende bovenpan (VB)
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
zylindrisch 30/50 50 50 40 40 30 30 25 25 -
zylindrisch 40/60 45 45 40 40 30 30 25 25 -

Ruiterhoogte bij toepassing ventilerende bovenpan (VB)

Ruiterhoogte bij toepassing ventilerende bovenpan (VB)
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
zylindrisch 30/50 105 105 80 80 70 70 50 50 -
zylindrisch 40/60 115 105 90 85 75 70 65 60 -

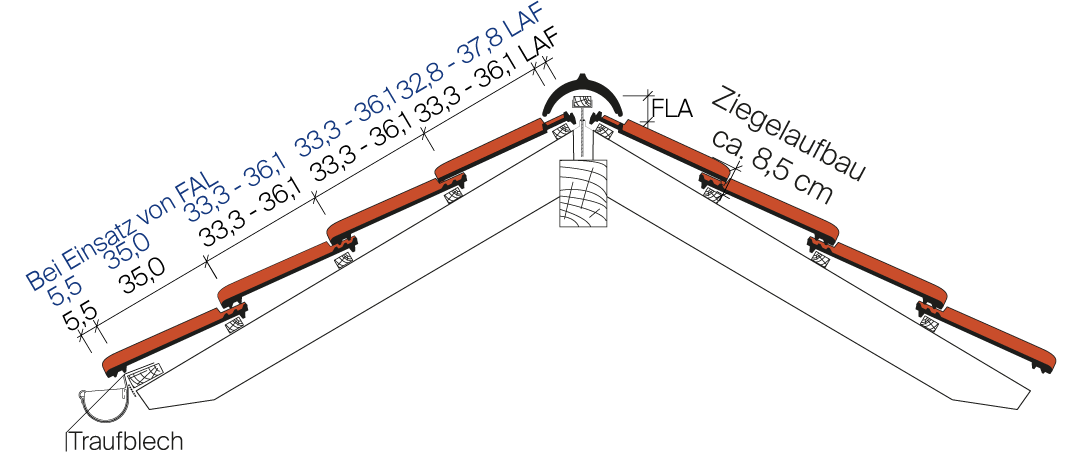

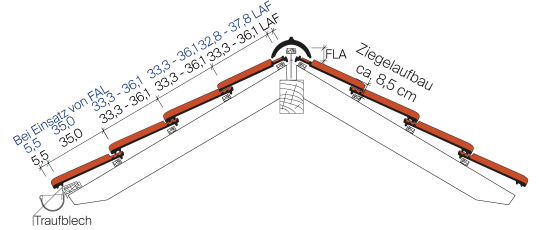

Skizze mit Dachschnitt von Flachdachziegel W6v
FD-dakpan W6v voorbeeld vorst
Schets met gevelpan van FD-dakpan W6v
FD-dakpan W6v gevelpan
Schets met dubbele welpan van FD-dakpan W6v
FD-dakpan W6v dubbele welpan

Met de W6v bieden we een moderne FD-dakpan met viervoudige overlap bij het vierpannenpunt. Door de grote variabele latafstand van maximaal 28 millimeter heeft u voldoende speelruimte bij het leggen van de dakpannen. Daarnaast heeft u slechts 12,8 tot 13,8 stuks per m2 nodig. Deze dakpan van middelformaat biedt u het beste van twee werelden: een kosteneffectieve oplossing en een tijdloos strak design.

Door een handige panhaak toe te passen, kan de dakpan snel en gemakkelijk worden verankerd. Bij de W6v heeft u volop keuze uit verschillende fraaie afwerkingen. Onze moderne dakpan zorgt voor een fraai uitziend dak. Test deze dakpan!

Afmetingen

Afmetingen
Afmetingen Standaard
Afmetingen van de dakpan 27,5 x 44,0 cm
Latafstand 33,3 - 36,1 cm
Dekkende breedte 21,7 cm
Benodigd aantal stuks per m² 12,8 - 13,8
Gewicht per stuk ca. 3,8 kg
Ventilerende bovenpan st. per/m1 ca. 4,6
Dubbele welpan st. per/m1 ca. 2,8
Kleinste verpakkingseenheid 64 St.
Stuks / pallet 256
Dakhelling ≥ 22°

Bovenste panlat afstand (BPA) in mm

Bovenste panlat afstand (BPA) in mm
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
zylindrisch First-Gratrolle 30/50 100 100 90 90 85 85 80 80 -
zylindrisch First-Gratrolle 40/60 95 95 90 90 85 85 80 80 -

Ruiterhoogte (RH) in mm

Ruiterhoogte (RH) in mm
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
zylindrisch First-Gratrolle 30/50 95 95 80 80 65 65 40 40 -
zylindrisch First-Gratrolle 40/60 110 100 90 80 70 65 55 45 -

Bovenste panlat afstand (BPA) bij toepassing ventilerende bovenpan (VB)

Bovenste panlat afstand (BPA) bij toepassing ventilerende bovenpan (VB)
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
zylindrisch 30/50 50 50 40 40 30 30 25 25 -
zylindrisch 40/60 45 45 40 40 30 30 25 25 -

Ruiterhoogte bij toepassing ventilerende bovenpan (VB)

Ruiterhoogte bij toepassing ventilerende bovenpan (VB)
Nokvorst Dakhellingen
15° 20° 25° 30° 35° 40° 45° 50° 55°
zylindrisch 30/50 105 105 80 80 70 70 50 50 -
zylindrisch 40/60 115 105 90 85 75 70 65 60 -
Skizze mit Dachschnitt von Flachdachziegel W6v
FD-dakpan W6v voorbeeld vorst
Schets met gevelpan van FD-dakpan W6v
FD-dakpan W6v gevelpan
Schets met dubbele welpan van FD-dakpan W6v
FD-dakpan W6v dubbele welpan

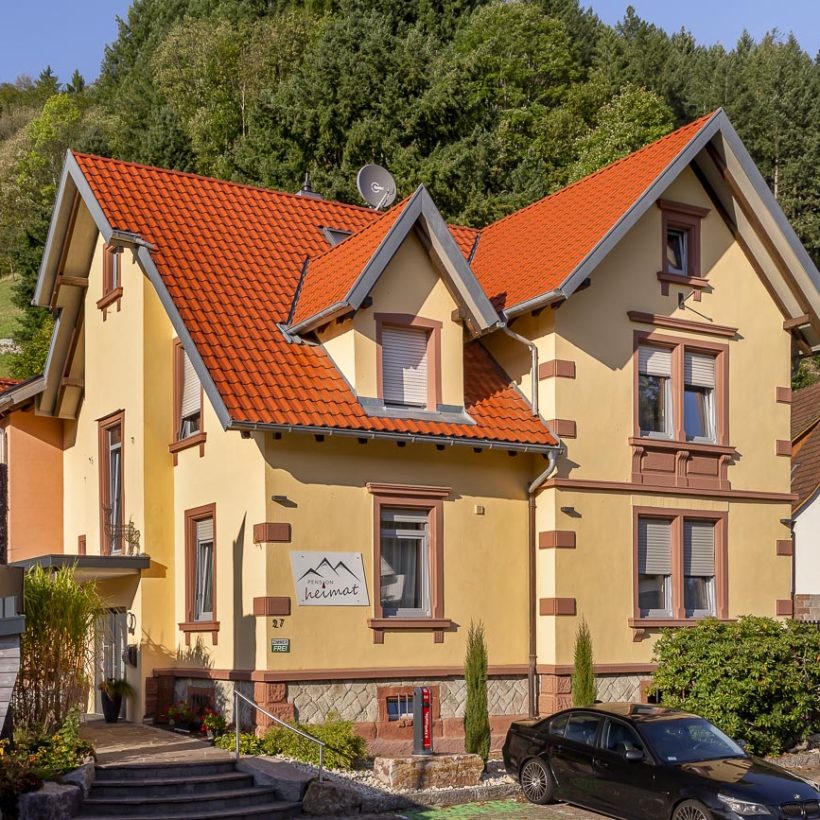

Onze dakpannen op het dak
