De meestverkochte dakpan van Jacobi-Walther is nu nog beter. Dankzij de variabele latafstand van 32 mm en de nieuw ontwikkelde, grote variabele afstand in dekkende breedte van maximaal 8 mm biedt de FD-dakpan indrukwekkende cijfers voor nieuwbouw- en renovatieprojecten. Opdrachtgevers krijgen elke keer een goed gevoel als ze de kwaliteit van de gladde, verfijnde afwerking van onze dakpannen uit Bilshausen in combinatie met de indrukwekkende kleurenselectie zien.
Voor uw FD-dakpan kunt u kiezen uit in totaal 17 verschillende, glanzende kleuren van standaard natuurrood tot en met de hoogwaardige ‘Avantgarde’-glazuur. Doordat de zijsluiting is verbeterd, overlappen de pannen elkaar ook beter op het vierpannenpunt, waardoor een waterdichte afwerking is gegarandeerd. Bovendien is de nieuwe j11v hierdoor gemakkelijker te verwerken.
J11v
FD-dakpan
Afwerking & kleur

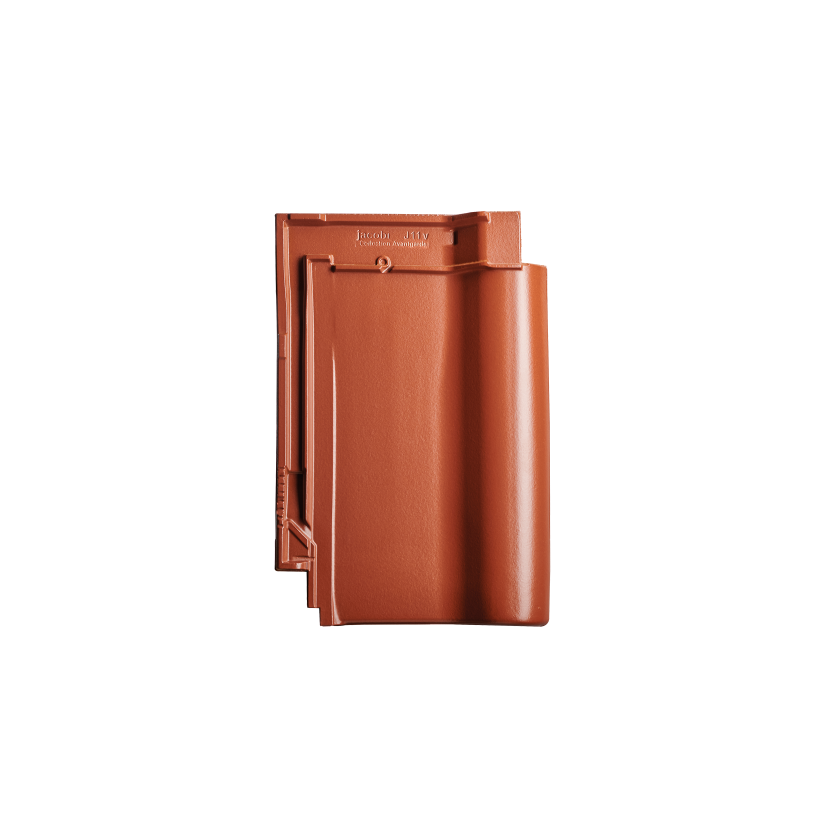

Geselecteerd afwerking / kleur toscanerood mat
Glazuur Collection Avantgarde
Vind uw contactpersoon
Vind uw contactpersoon
Laat je inspireren!
Naar onze referentie
Afmetingen van de dakpan
29,1 x 44,0 cm
Latafstand
32,8 - 36,0 cm
Dekkende breedte
23,6 cm
Benodigd aantal stuks
11,7 - 12,8
Gewicht
ca. 4,2 kg
Dakhellingen
≥ 22°
Afmetingen
| Afmetingen | Natuurrood - Edel-engobe (J11v VAR) | Collection Avantgarde (J11v VA) |
|---|---|---|
| Afmetingen van de dakpan | 30,4 x 44,5 cm | 29,1 x 44,0 cm |
| Latafstand | 33,3 - 36,5 cm | 32,8 - 36,0 cm |
| Dekkende breedte | 24,6 cm | 23,6 cm |
| Benodigd aantal stuks per m² | 11,1 - 12,2 | 11,7 - 12,8 |
| Gewicht per stuk | ca. 4,4 kg | ca. 4,2 kg |
| Ventilerende bovenpan st. per/m1 | ca. 4,1 | ca. 4,2 |
| Dubbele welpan st. per/m1 | ca. 2,7 | ca. 2,8 |
| Gevelpan st. per/m1 | ca. 2,7 | ca. 2,8 |
| Kleinste verpakkingseenheid | 60 St. | 64 St. |
| Stuks / pallet | 240 | 256 |
| Dakhelling | ≥ 22° | ≥ 22° |
Bovenste panlat afstand (BPA) in mm
| Nokvorst | Dakhellingen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| F1 | 75 | 70 | 70 | 65 | 65 | 60 | 45 | - | - |
| F1v | 45 | 45 | 40 | 30 | 25 | 20 | 15 | - | - |
| F6v | 90 | 85 | 85 | 80 | 75 | 70 | 65 | 60 | - |
| F9 | 80 | 75 | 75 | 75 | 70 | 65 | 55 | 55 | - |
| F16 | 90 | 85 | 85 | 85 | 75 | 70 | 70 | 65 | - |
Ruiterhoogte (RH) in mm
| Nokvorst | Dakhellingen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| F1 | 115 | 105 | 100 | 95 | 85 | 80 | 75 | - | - |
| F1v | 140 | 140 | 135 | 130 | 115 | 110 | 110 | - | - |
| F6v | 130 | 115 | 120 | 115 | 110 | 105 | 90 | 80 | - |
| F9 | 100 | 95 | 90 | 85 | 80 | 75 | 60 | 55 | - |
| F16 | 120 | 115 | 105 | 100 | 95 | 85 | 75 | 65 | - |
Bovenste panlat afstand (BPA) bij toepassing ventilerende bovenpan (VB)
| Nokvorst | Dakhellingen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| F6v + FAL | 65 | 55 | 50 | 45 | 40 | 30 | 20 | - | - |
| F9 + FAL | 50 | 45 | 35 | - | - | - | - | - | - |
| F16 + FAL | 65 | 60 | 55 | 50 | 40 | 35 | 30 | 30 | 25 |
Ruiterhoogte bij toepassing ventilerende bovenpan (VB)
| Nokvorst | Dakhellingen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| F6v + FAL | 140 | 130 | 125 | 110 | 105 | 105 | 105 | - | - |
| F9 + FAL | 105 | 100 | 100 | - | - | - | - | - | - |
| F16 + FAL | 125 | 115 | 110 | 100 | 90 | 80 | 80 | 80 | 70 |
Bovenste panlat afstand in mm bij toepassing universele chaperonvorst 90°
| Nokvorst | Dakhellingen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| J11v | 40 | 30 | 25 | 25 | 20 | 15 | 10 | - | - |
| J11v mit FAL | 30 | 25 | 20 | - | - | - | - | - | - |
Ruiterhoogte bij toepassing universele chaperonvorst 90°
| Nokvorst | Dakhellingen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| J11v | 115 | 105 | 100 | 95 | 90 | 85 | 85 | - | - |
| J11v mit FAL | 120 | 110 | 95 | - | - | - | - | - | - |
