Ingevoerd in 1880, verspreidde de dubbelholle dakpan zich snel over heel Duitsland. Al meer dan honderd jaar geleden werden talloze meergezinswoningen in Berlijn gedekt met de vouwpan Z2, en nog steeds beschermen miljoenen “Berlijnse pannen” de inwoners van de hoofdstad tegen wind en weer. Dankzij zijn beproefde vorm, hoge stabiliteit en precieze pasvorm kunt u daken bedekken die niet alleen vandaag, maar ook in de toekomst hun blijvende actualiteit behouden.

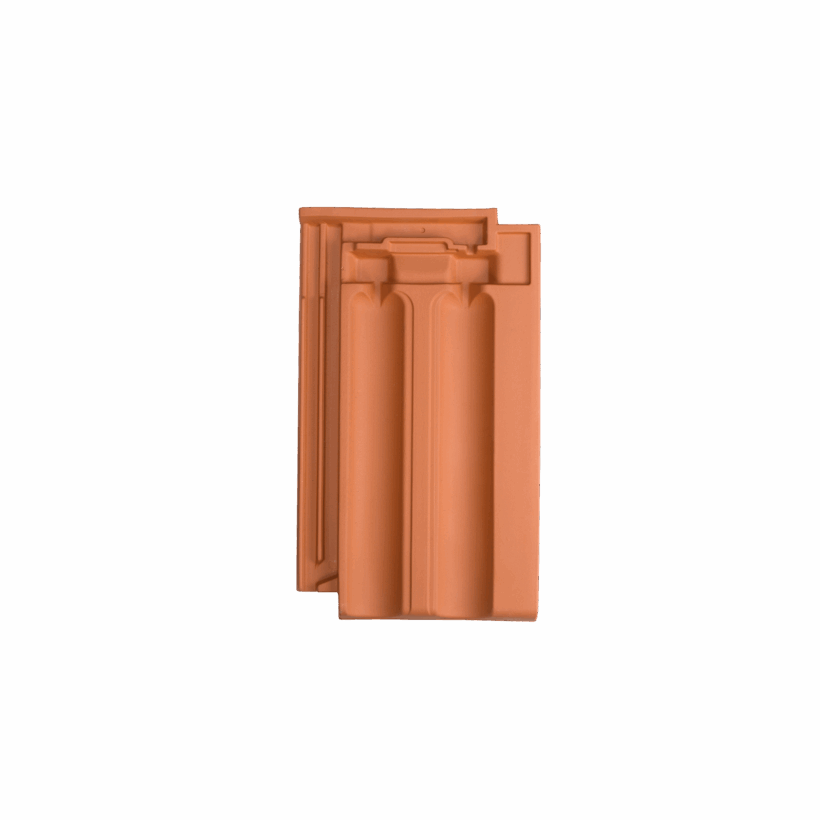

Z2
Dubbele holle dakpan met sluiting
Afmetingen

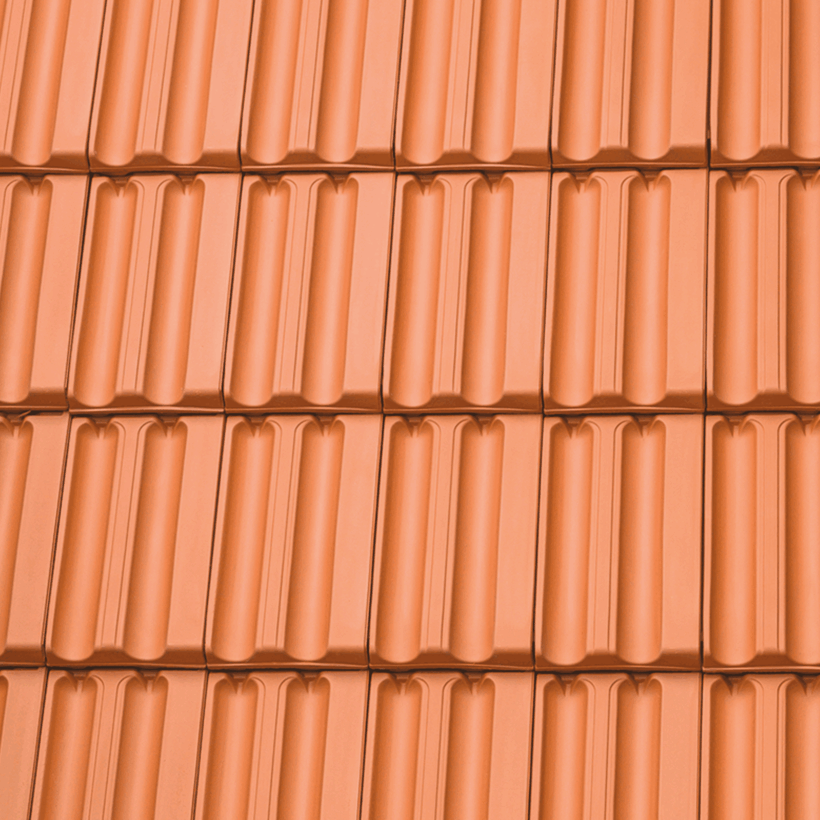

Afwerking & kleur
Geselecteerd afwerking / kleur natuurrood
Natuurrood / Engobe
Speciale serie
Vind uw contactpersoon
Vind uw contactpersoon

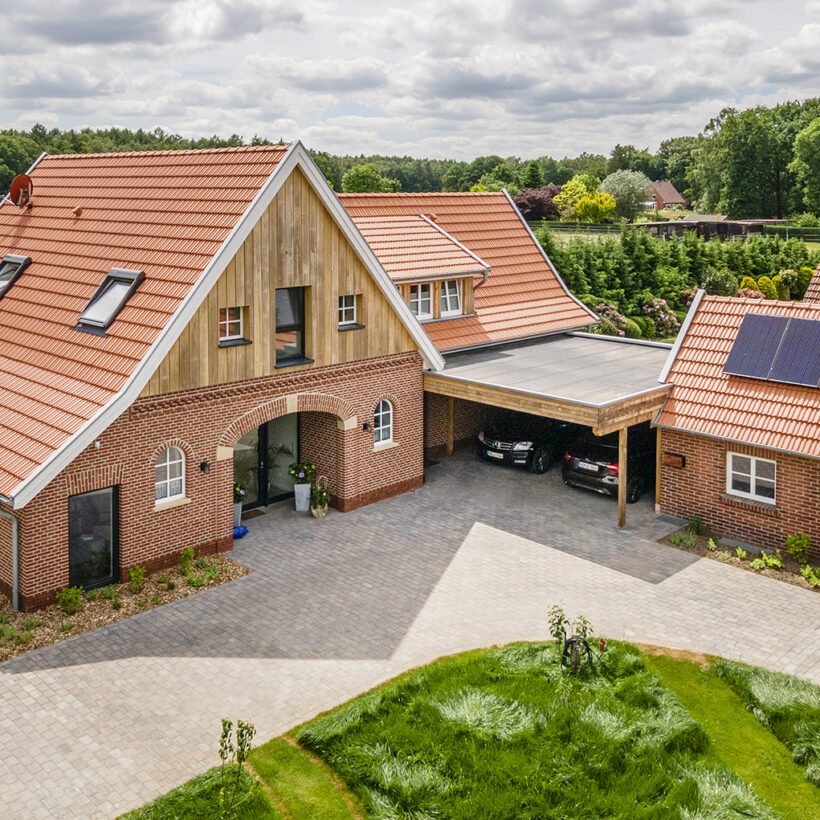

Laat je inspireren!
Naar onze referentie
Afmetingen van de dakpan
25,0 x 42,3 cm
Latafstand
34,5 - 35,5 cm
Dekkende breedte
20,5 cm
Benodigd aantal stuks
13,7 - 14,1
Gewicht
ca. 3,8 kg
Dakhellingen
≥ 25°
Afmetingen
| Afmetingen | Standaard |
|---|---|
| Afmetingen van de dakpan | 25,0 x 42,3 cm |
| Latafstand | 34,5 - 35,5 cm |
| Dekkende breedte | 20,5 cm |
| Benodigd aantal stuks per m² | 13,7 - 14,1 |
| Gewicht per stuk | ca. 3,8 kg |
| Dakhelling | ≥ 25° |
Bovenste panlat afstand (BPA) in mm
| Nokvorst | Dakhellingen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| F1 | 60 | 50 | 45 | 45 | 40 | 40 | 40 | 30 | - |
| F1v | 60 | 60 | 55 | 50 | 45 | 40 | 30 | 30 | - |
| F6v | 75 | 75 | 70 | 70 | 65 | 65 | 60 | 60 | - |
| F9 | 75 | 60 | 60 | 55 | 50 | 45 | 35 | 30 | - |
| F16 | 75 | 70 | 70 | 65 | 60 | 55 | 50 | 50 | - |
Ruiterhoogte (RH) in mm
| Nokvorst | Dakhellingen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| F1 | 105 | 100 | 95 | 85 | 80 | 70 | 60 | 55 | - |
| F1v | 130 | 125 | 120 | 110 | 100 | 90 | 80 | 70 | - |
| F6v | 130 | 120 | 115 | 100 | 95 | 90 | 80 | 70 | - |
| F9 | 95 | 90 | 80 | 75 | 65 | 55 | 55 | 55 | - |
| F16 | 115 | 105 | 100 | 95 | 80 | 70 | 60 | 55 | - |
Bovenste panlat afstand in mm bij toepassing universele chaperonvorst 90°
| Nokvorst | Dakhellingen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| Z2 | 50 | 45 | 35 | 35 | 35 | 30 | 15 | 5 | 5 |
Ruiterhoogte bij toepassing universele chaperonvorst 90°
| Nokvorst | Dakhellingen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| Z2 | 95 | 95 | 85 | 80 | 75 | 75 | 65 | ||
Ingevoerd in 1880, verspreidde de dubbelholle dakpan zich snel over heel Duitsland. Al meer dan honderd jaar geleden werden talloze meergezinswoningen in Berlijn gedekt met de vouwpan Z2, en nog steeds beschermen miljoenen “Berlijnse pannen” de inwoners van de hoofdstad tegen wind en weer. Dankzij zijn beproefde vorm, hoge stabiliteit en precieze pasvorm kunt u daken bedekken die niet alleen vandaag, maar ook in de toekomst hun blijvende actualiteit behouden.
Afmetingen
| Afmetingen | Standaard |
|---|---|
| Afmetingen van de dakpan | 25,0 x 42,3 cm |
| Latafstand | 34,5 - 35,5 cm |
| Dekkende breedte | 20,5 cm |
| Benodigd aantal stuks per m² | 13,7 - 14,1 |
| Gewicht per stuk | ca. 3,8 kg |
| Dakhelling | ≥ 25° |
Bovenste panlat afstand (BPA) in mm
| Nokvorst | Dakhellingen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| F1 | 60 | 50 | 45 | 45 | 40 | 40 | 40 | 30 | - |
| F1v | 60 | 60 | 55 | 50 | 45 | 40 | 30 | 30 | - |
| F6v | 75 | 75 | 70 | 70 | 65 | 65 | 60 | 60 | - |
| F9 | 75 | 60 | 60 | 55 | 50 | 45 | 35 | 30 | - |
| F16 | 75 | 70 | 70 | 65 | 60 | 55 | 50 | 50 | - |
Ruiterhoogte (RH) in mm
| Nokvorst | Dakhellingen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| F1 | 105 | 100 | 95 | 85 | 80 | 70 | 60 | 55 | - |
| F1v | 130 | 125 | 120 | 110 | 100 | 90 | 80 | 70 | - |
| F6v | 130 | 120 | 115 | 100 | 95 | 90 | 80 | 70 | - |
| F9 | 95 | 90 | 80 | 75 | 65 | 55 | 55 | 55 | - |
| F16 | 115 | 105 | 100 | 95 | 80 | 70 | 60 | 55 | - |
Bovenste panlat afstand in mm bij toepassing universele chaperonvorst 90°
| Nokvorst | Dakhellingen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| Z2 | 50 | 45 | 35 | 35 | 35 | 30 | 15 | 5 | 5 |
Ruiterhoogte bij toepassing universele chaperonvorst 90°
| Nokvorst | Dakhellingen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| Z2 | 95 | 95 | 85 | 80 | 75 | 75 | 65 | ||
